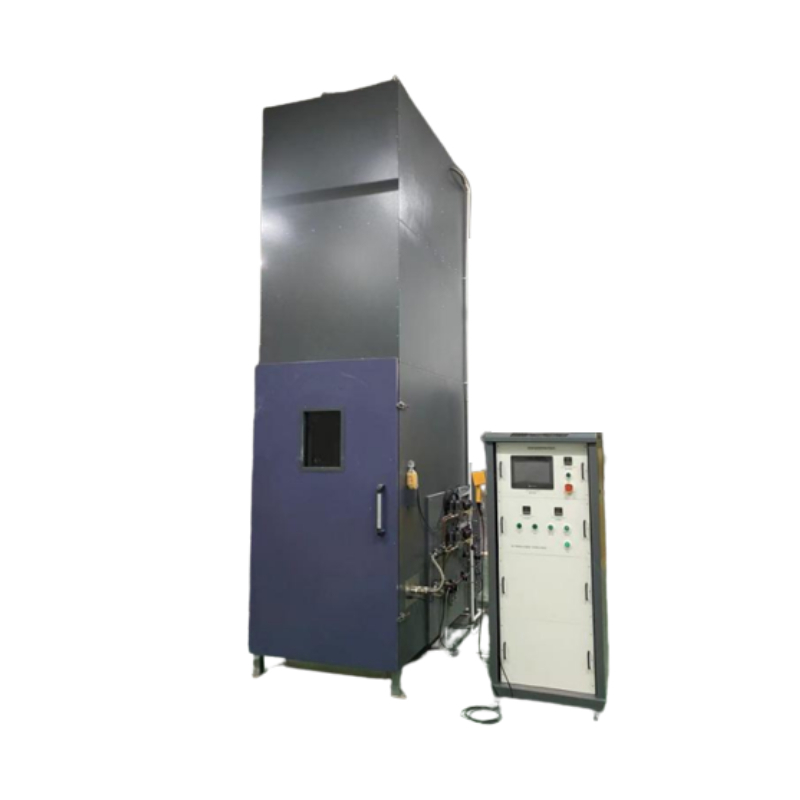

IEC 60332 محفظه آزمایش سیم و کابل

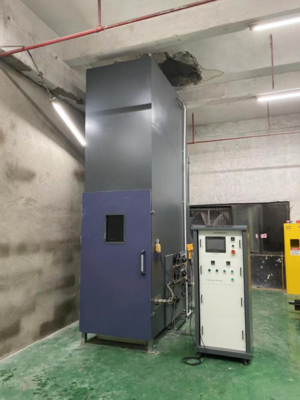

IEC 60332 اتاق آزمایش احتراق سیم و کابل بسته شده

1حوزه کاربرد:

1.1 مناسب برای قضاوت و ارزیابی توانایی سیم ها و کابل های بسته شده نصب شده عمودی یا کابل های نوری برای جلوگیری از گسترش عمودی شعله در شرایط مشخص شده است.

2به استانداردها برسيد:

2.1 مطابق با GB/T18380.31-2008، IEC60332-3-10-2000 "بررسی آتش از کابل ها و کابل های نوری بخش 31: دستگاه آزمایش گزارش آزمون انتشار آتش عمودی سیم و کابل های نصب شده عمودی"

2.2 مطابق با GB/T18380.32-2008/IEC60332-3-21:2000 "کابل ها و کابل های نوری در شرایط شعله - بخش 32:آزمایش گسترش شعله عمودی سیم ها و کابل های بسته شده نصب شده عمودی دسته A F/R";

2.3 مطابق با GB/T18380.33-2008/IEC60332-3-22:2000 "بررسی آتش از کابل ها و کابل های نوری بخش 33: آزمایش انتشار عمودی شعله های سیم های بسته شده و کابل های نصب شده عمودی دسته A"

2.4 مطابق با GB/T18380.35-2008/IEC60332-3-24:2000 "بررسی آتش از کابل ها و کابل های نوری بخش 35: آزمایش انتشار عمودی شعله های سیم های بسته شده و کابل های نصب شده عمودی دسته C"

2.5 مطابق با GB/T18380.36-2008/IEC60332-3-25: 2000 "بررسی آتش از کابل ها و کابل های نوری بخش 36: آزمایش انتشار شعله سیم های بسته شده و کابل های نصب شده عمودی کلاس D"

3پارامترهای اصلی:

3.1 ترکیب ابزار:

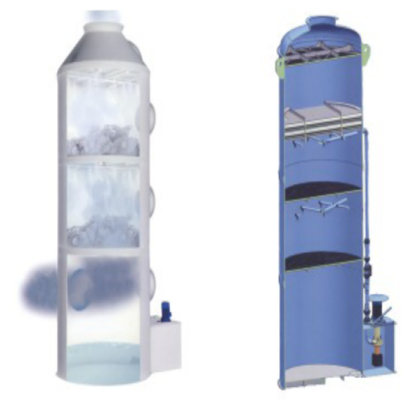

دستگاه به سه قسمت تقسیم شده است: جعبه احتراق، جعبه کنترل الکتریکی، جعبه تصفیه اسپری.

3.1.1 دریچه اگزوز جعبه احتراق در بالای شاسی قرار دارد که می تواند به طور موثر گاز اگزوز را با سرعت یکنواخت تخلیه کند.و چندین سوراخ ورودی هوا در پایین برای اطمینان از محتوای اکسیژن در جعبه در طول آزمایش وجود دارد.

3.1.2 یک دستگاه اسپری آب در بالای جعبه احتراق قرار دارد. هنگامی که نمونه برای یک زمان مشخص (1 ساعت) سوزانده می شود، قدرت می تواند برای خاموش کردن آتش به زور روشن شود.

3.1.3 در جلوی جعبه احتراق نصب شده است و یک پنجره شیشه ای مقاوم در برابر دمای بالا روی در نصب شده است که می تواند در هر زمان وضعیت آزمایش داخلی را مشاهده کند.

3.2 اتاق آزمایش:

جعبه ی خودپذیر با عرض (1000±100) mm، عمق (2000±100) mm و ارتفاع (4000±100) mm.جلو و عقب و هر دو طرف جعبه آزمایش با پشم معدنی عایق گرما با "فیبر عایق گرما mullite" (مواد خانگی و فشرده سازی محدود) پر می شوند.، نمی تواند شرایط انتقال 0.7W.m-2.K-1 را تضمین کند) ، جعبه داخلی ضخامت 1.5mm، فولاد ضد زنگ 304 #،جعبه بیرونی می تواند به صورت الکترواستاتیک با صفحه فولادی بر اساس نیازهای مشتری اسپری شود;

3.2.1 یک دستگاه ترموکوپل در دیوار داخلی جعبه نصب شده است تا دمای داخلی جعبه را قبل از آزمایش تأیید کند.

3.2.2 هود دود مستقیماً بالای خروجی دود اتاق احتراق نصب شده و 200 تا 400 میلی متر بالاتر از خروجی دود اتاق احتراق قرار دارد.طولانی ترین طرف موازی با طولانی ترین طرف خروجی دود است.، و حداقل اندازه سطح پایین 1500mm × 1000mm است.

3.2.3 مخلوط کننده هوا و دود: یک اتاق جمع آوری دود به لوله خروجی دود بالای هود دخانی متصل است. برای مخلوط کامل هوا در هود دخانی با دود،یک هوا و دود هوا مخلوط کردن باز.

3.2.4 دستگاه خروجی دود: تمام گاز تولید شده در طول آزمایش از طریق لوله خروجی خروجی می شود. در شرایط فشار عادی و 25 °C،ظرفیت خروجی دود سیستم بیشتر از 1m3/s است.

3.2.5 مکانیسم پایان آزمایش: اگر نمونه پس از یک ساعت خاموش کردن آتش خود خاموش نشود، از یک اسپریکر دستی برای متوقف کردن سوختن استفاده کنید.

3.2.6 دستگاه تمیز کردن: مجهز به تفنگ اسپری آب با فشار بالا برای تسهیل تمیز کردن اتاق احتراق پس از آزمایش.
