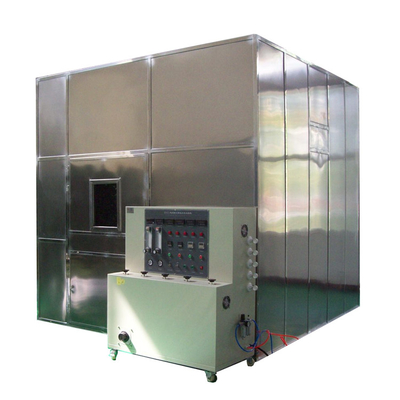

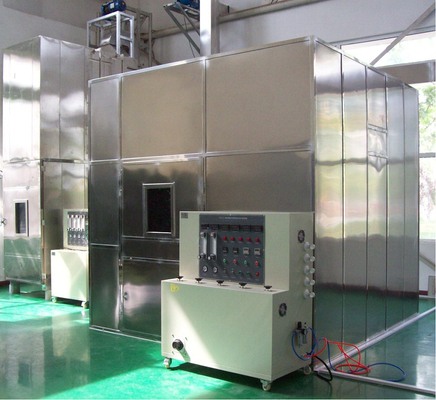

تستر یکپارچگی مدار کابل سیم برای IEC 60331 BS 6387 BS 8491 برای تست کابل چند رشته ای تجهیزات تست مقاومت در برابر آتش

IEC 60331 BS 6387 BS 8491 تست کننده یکپارچگی مدار کابل سیم برای آزمایش کابل چند هسته ای

پارامترهای فنی:

1آزمون مقاومت در برابر آتش:(پنجره آزمایش مقاومت به آتش شامل قسمت های زیر است)

1.1 سیستم پشتیبانی کابل

1.2 دستگاه تشخیص مداوم

1.3 منبع گرما

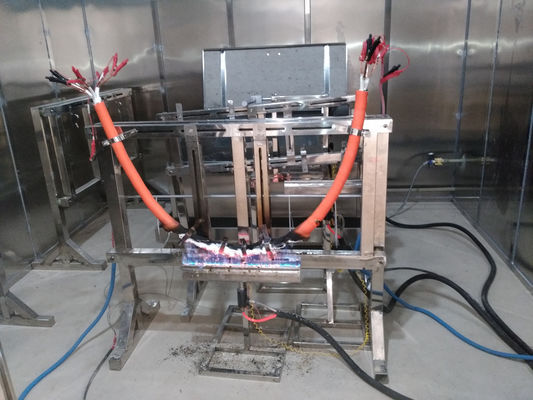

سیستم پشتیبان کابل: کابل به صورت افقی در هر دو انتهای پوشش کابل با یک کلیمپ قفل می شود. بخش مرکزی کابل با دو حلقه فلزی (با فاصله 300 میلی متر) ثابت می شود.و حلقه های فلزی به سایر قطعات فلزی دستگاه متصل می شوندبرای کابل های بدون زره با قطر کمتر از 10 میلی متر، یا برخی از کابل های دیگر که به طور قابل توجهی در طول آزمایش جابجا می شوند، 3 حلقه فلزی وجود دارد.هرکدام حدود 150 میلی متر از حلقه فلزی اصلی ثابت شده اند.

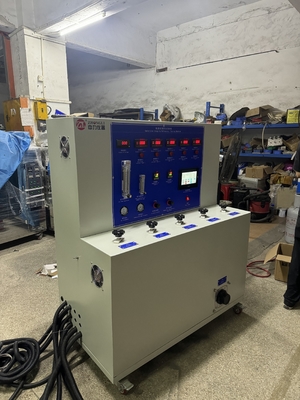

دستگاه تشخیص مداوم: در طول آزمایش، جریان از طریق تمام هسته های کابل عبور می کند.یک ترانسفورماتور سه فاز یا سه ترانسفورماتور تک فاز (یا یک ترانسفورماتور تک فاز اگر آزمایش یک کابل تک هسته ای باشد)، و ظرفیت کافی برای حفظ حداکثر جریان نشت مجاز 3A تحت ولتاژ آزمایش دارد. در انتهای دیگر کابل،هر هسته به یک لامپ متصل شده و جریان نزدیک به 0.25A در ولتاژ نامی کابل بارگذاری شده است.

1.3.1 گرمایش یک سوزنده گاز لوله ای 610 میلی متری استبا متان اجباری و شعله های متراکم

1.3.2 اندازه گیری دمای:یک ترمومتر زرهی 2mm قطر در نزدیکی ورودی هوا قرار داده می شود، موازی با سوزان 75mm بالاتر

1.3.3 دمای شعله و زمان آزمایش:(ببینBS6387

سطح احتراق)

۶۵۰ درجه سانتیگراد± ۴۰ درجه سانتیگراد - ۳ ساعت

B 750°C± 40°C -3 ساعت

C 950°C± 40°C -3 ساعت

S 950°C± 40°C -20 دقیقه

1.3.4 نمونه:نمونه یک بخش از محصول نهایی است که حداقل 1200 میلی متر است و 100 میلی متر پوشش و پوشش در هر دو طرف آن برداشته شده است.سیم ها در هر دو سر کابل باید با توجه به اتصال الکتریکی متصل شوند.

2آزمایش مقاومت آب و آتش: شامل قسمت های زیر

2.1 سیستم پشتیبانی کابل

2.2 دستگاه تشخیص مداوم

2.3 منبع گرما

سیستم پشتیبانی کابل: کابل به یک براکت فلزی که از دو صفحه فولادی 25 میلی متری تشکیل شده است متصل می شود و براکت با یک کلیپ فلزی با فاصله 200 میلی متری ثابت می شود.کابل به براکت وصل شده و تمام قاب های فلزی به زمین متصل شده اند.

دستگاه تشخیص مداوم: در طول آزمایش، جریان از طریق تمام هسته های کابل، سه ترانسفورماتور تک فازی،و ظرفیت کافی برای حفظ حداکثر جریان نشت مجاز 3A تحت ولتاژ آزمایش دارند.در انتهای دیگر کابل، هر سیم هسته ای به یک لامپ متصل می شود و یک جریان نزدیک به 0.25A در ولتاژ نامی کابل بارگذاری می شود.

2.3.1 گرما:یک سوزنده نوار 400 میلی متر طول دارد و می تواند یک نمونه کابل 400 میلی متر را بسوزاند. مجموعه سوزنده را می توان تنظیم کرد تا شعله ای درخشان با دمای 650 ° C ± 40 ° C فراهم کند.

2.3.2 اندازه گیری دمای:یک ترمومتر زرهی با قطر 2 میلی متر در سطح پایین کابل قرار داده شده است

2.3.3 دمای شعله آزمایش:650°C±40°C

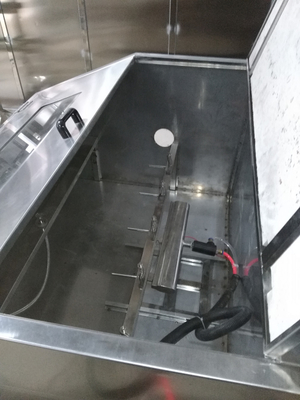

2.3.4 اسپری آب:یک نوزل بر روی براکت آزمایش، در وسط سوزنده نصب می شود. فشار آب 250KPa تا 350KPa و 0.25 لیتر در هر متر مربع به 0.30 لیتر در هر متر مربع آب در نزدیکی نمونه پاشیده می شوداین نرخ باید با یک سینی جمع آوری اندازه گیری شود، که عمق کافی دارد تا محور طولانی خود را موازی با محور کابل و در مرکز قرار دهد.این سینی حدود 100 میلی متر عرض و 400 میلی متر طول دارد (تجهیزات در شکل زیر نشان داده شده است).
