شعله های سیم و کابل دستگاه آزمایش مقاومت ((تجهیزات آزمایش مقاومت آتش):

انطباق با استانداردها:

انطباق با استاندارد کابل های مقاوم در برابر آتش بریتانیاBS 6387-2013"اصطلاحات الزامات عملکردی کابل ها برای حفظ یکپارچگی مدار در شرایط آتش"

همچنین باIEC60331، BS8491

انطباق با استاندارد BS 8491-2008 "روش های ارزیابی سلامت آتش از کابل های برق قطر بزرگ که به عنوان اجزای سیستم های کنترل دود و گرما و سایر سیستم های ایمنی خاص آتش استفاده می شوند".

GB/T19216.11-2003/IEC60331-11:1999 "بررسی یکپارچگی خط برای کابل ها و کابل های نوری در شرایط آتش بخش 11: دستگاه آزمایش - منبع واحد آتش با دمای شعله حداقل 750 °C";

به طور کامل مطابق با GB/T19216.21-2003/IEC60331-21.1999 "بررسی یکپارچگی خط برای کابل ها و کابل های نوری در شرایط آتش بخشی 21: روش ها و الزامات آزمایش - ولتاژ نامی 0.6/1.کابل های 0KV و پایین تر";

GB/T19216.23-2003/IEC60331-23:1999 "بررسی یکپارچگی خط برای کابل ها و کابل های نوری در شرایط شعله بخش ۲۳: روش ها و الزامات آزمایش - کابل های داده"

استاندارد آزمون GB/T19216.25-2003/IEC60331-25:1999 "بررسی یکپارچگی خط برای کابل ها و کابل های نوری در شرایط شعله بخش ۲۵: روش ها و الزامات آزمایش - کابل های نوری"

همچنین با استاندارد GB/T 19666-2019 "قوانین کلی برای سیم ها و کابل های ضد شعله و ضد آتش" مطابقت دارد.

پارامترهای اصلی (خصوصیات مقاومت در برابر آتش):

ایستگاه تست:یک ایستگاه، هر بار یک نمونه آزمایش می شود.

اندازه محصول آزمایش:طول>1200mm

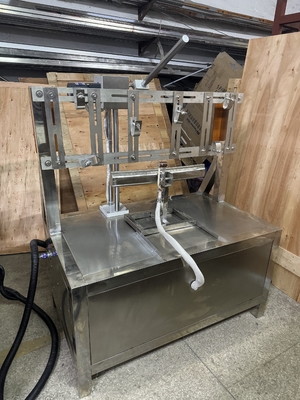

بروکت نمونه L این دستگاه دارای مجموع 3 حلقه پشتیبانی سیم است. در طول آزمایش، نمونه بر روی حلقه پشتیبانی سیم قرار می گیرد و با دو لوله آزمایش قفل می شود.مناسب برای آزمایش اینکه آیا کابل یا کابل نوری در هنگام شعله حداقل 750 درجه سانتیگراد یکپارچگی خط را حفظ می کند.

فانوس:شركت خود ساخت Venturi هوا پروپان مخلوط blowtorch 500mm طول دارد.

دمای شعله:۴۵۰ درجه ٫۹۵۰ درجه تنظیم می شود.

گاز احتراق:پروپان با خالصیت 98٪ (از طرف مشتری آماده می شود).

گاز های پشتیبانی از احتراق:هوا فشرده (درباره فشار هوا باید بیش از 10 Mba باشد) که توسط مشتری فراهم می شود.

سیستم حسگر دما:ترموپول وارداتی از فولاد ضد زنگ نوع K (مواد دارای مقاومت دمایی بیش از 1100 درجه است).

جریان هوا:20 تا 200 لیتری در دقیقه

جریان پروپان:2.5 تا 25 لیتری در دقیقه

دستگاه روشنایی:روشن کردن اتوماتیک

این دستگاه مجهز به یک سیستم خروجی قدرتمند است. هنگامی که آزمایش به پایان می رسد، فن خروجی قدرتمند می تواند گاز خروجی را از جعبه در مدت زمان کوتاهی خروجی کند.

شاسی از یک ساختار تقسیم دو لایه استفاده می کند، با پنبه عایق درجه حرارت بالا در وسط، که به طور موثر دمای دیواره بیرونی را در طول آزمایش کاهش می دهد <45 °

الزامات منبع برق:AC380 (± 10٪) V/50HZ.

محدوده نوسانات ولتاژ مجاز: 380V±10٪

محدوده نوسان فرکانس مجاز: 50HZ±1٪

قدرت کار ماشین:1 کيلووايت

سیستم خروجی در بالای شاسی قرار دارد که می تواند به طور موثر و سریع گاز خروجی را تخلیه کند.چندین ورودی هوا در پایین وجود دارد برای اطمینان از محتوای اکسیژن در جعبه در طول آزمایش، که نتایج آزمایش را دقیق تر می کند.

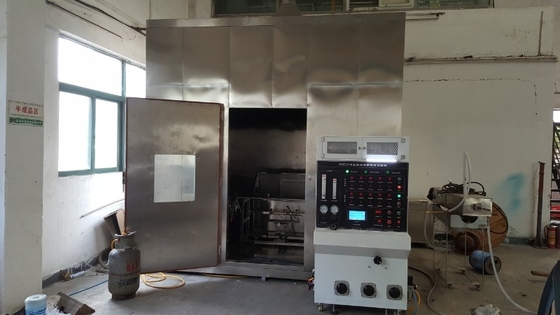

یک درب در جلوی آن نصب شده و یک پنجره شیشه ای بر روی آن نصب شده است، به طوری که وضعیت آزمایش را می توان در هر زمان مشاهده کرد.درب بسته شده است تا از آلودگی هوا در محیط داخلی توسط مواد مضر تولید شده از احتراق جلوگیری شود..

سیستم اندازه گیری دمای: دو ترموپول K در سمت چپ و راست 70 میلی متر بالاتر از فلش نصب شده و دو سر ترموپول 250 میلی متر از هم فاصله دارند.

قطعات، مواد و توابع:

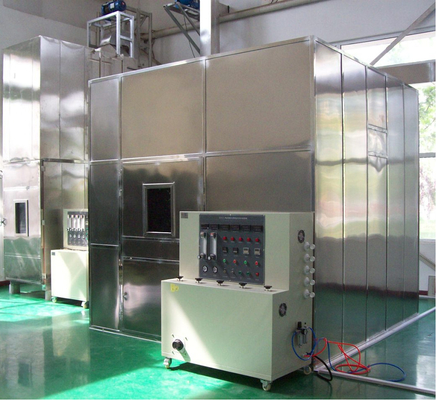

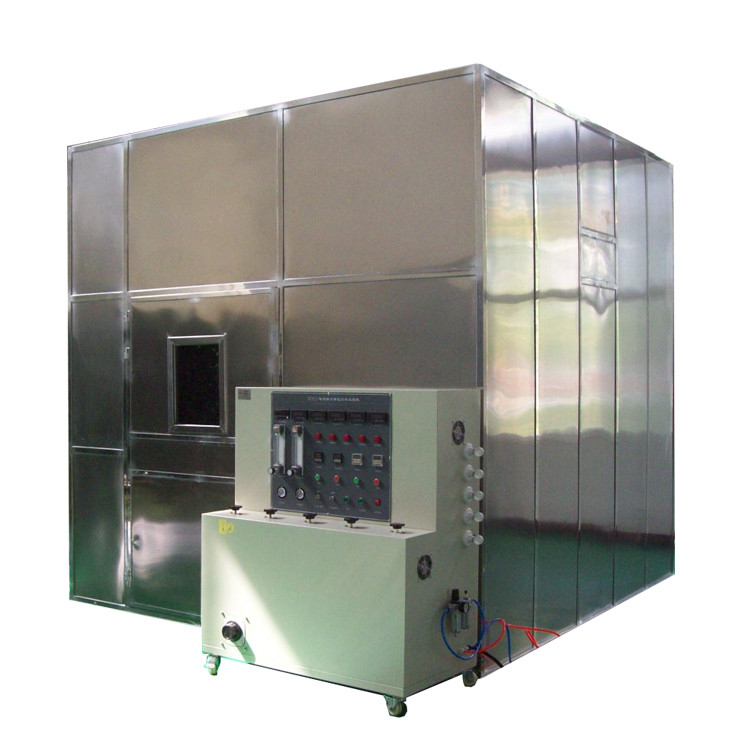

اتاق احتراق: ابعاد داخلی: 3M × 3M × 3M، 27 متر مکعب در کل.

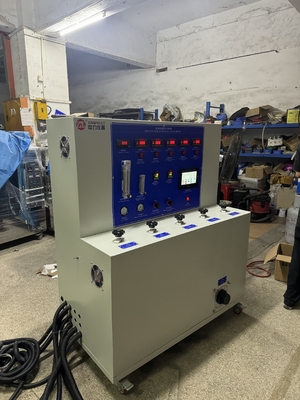

جعبه کنترل:جعبه کنترل از صفحه فولاد ضد زنگ ساخته شده است، توسط ماشین آلات CNC پردازش شده است و دارای یک شکل قوس زیبا است.

دستگاه احتراق:این دستگاه از 30*30 پروفایل آلومینیوم تشکیل شده است که سبک، زیبا، آسان برای حرکت و تمیز کردن است.

سیستم کنترل:

سیستم کنترل رله پذیرفته شده است و تمام قطعات الکترونیکی مارک های پیشرو داخلی هستند که می توانند عملکرد و دقت تشخیص ماشین را بهتر تضمین کنند.

دستگاه تشخیص مداوم: در طول آزمایش، جریان از طریق تمام هسته های کابل عبور می کند.و سه ترانسفورماتور تک فاز دارای ظرفیت کافی برای حفظ حداکثر جریان نشت مجاز 3A در ولتاژ آزمایش هستند.یک لامپ به هر سیم هسته ای در انتهای دیگر کابل متصل می شود و یک جریان نزدیک به 0.25A در ولتاژ نامی کابل بارگذاری می شود.هنگامی که نمونه در طول آزمایش دچار شارژ کوتاه یا شکسته شود، يه سيگنال بيرون مياد

تجهیزات دارای دستگاه های حفاظت از ایمنی زیر هستند: حمل بیش از حد قدرت، محافظت از مدار کوتاه، محافظت از حمل بیش از حد مدار کنترل.

شرایط محیط زیست:

زمین مسطح است، به خوبی تهویه می شود و حاوی گاز های قابل احتراق، انفجاری، خوردنی و گرد و غبار نیست.

هيچ منبع تشعشع الکترومغناطيسي قوي در نزديک وجود نداره

فضای نگهداری مناسب در اطراف تجهیزات وجود دارد.

درجه حرارت:5°C30°C

فشار هوا:۸۶٫۱۰۶ کیلوپایت

محل نصب کاربر برای پیکربندی سوئیچ های هوا و برق مورد نیاز است

ظرفیت مربوطه برای تجهیزات و این سوئیچ باید مستقل و اختصاص داده شده به این تجهیزات باشد.

هنگامی که تجهیزات کار نمی کنند، دمای محیط باید در حدود +0 ~ 45 °C نگه داشته شود و دستگاه احتراق لرزش باید خارج از جعبه احتراق قرار گیرد.
