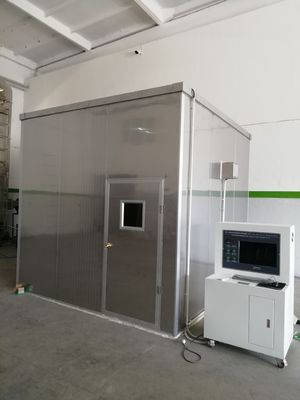

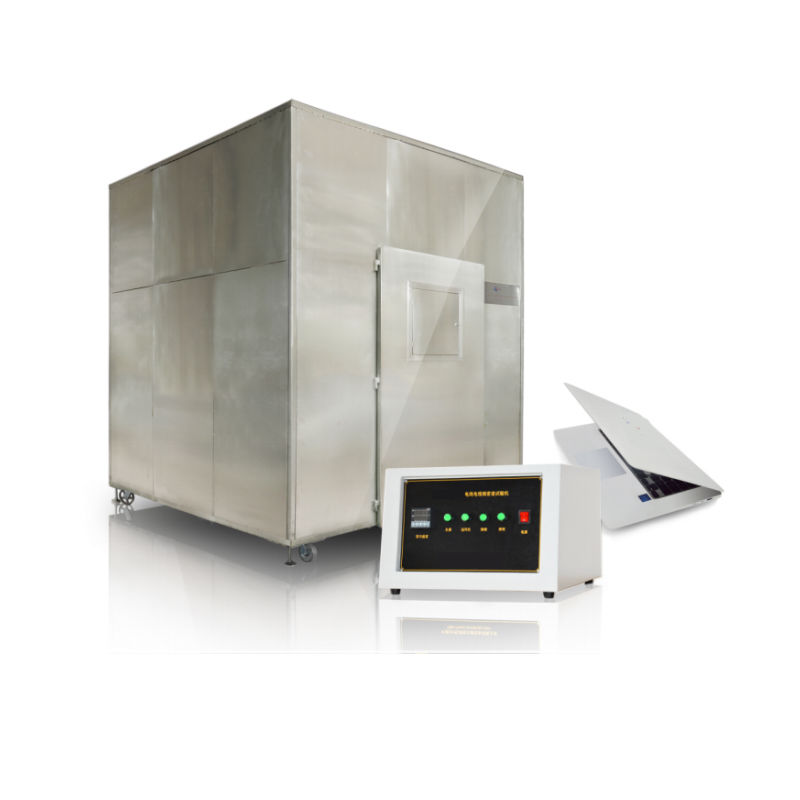

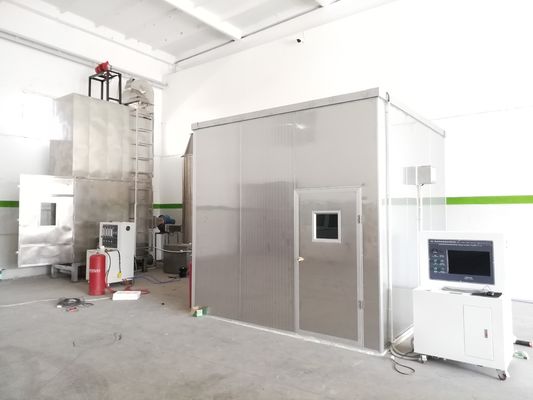

دستگاه تست چگالی دود سیم و کابل ASTM E622 IEC61034

دستگاه تست چگالی دود سیم و کابل ASTM E622 IEC61034

1. دامنه کاربرد:

برای تعیین غلظت دود آزاد شده هنگام سوختن کابل ها و کابل های نوری تحت شرایط خاص استفاده می شود.

2. مطابق با استاندارد:

مطابق با GB/T17651.1～2-1998 و IEC61034-1:1997، IEC61034-2:1997 "تعیین چگالی دود کابل ها و کابل های نوری که تحت شرایط خاص می سوزند".

3. ویژگی های اصلی:

3.1 این دستگاه تست بر اساس قسمت 1 (دستگاه تست) و قسمت 2 (روش ها و الزامات تست) در استاندارد GB/T17651.1~2-1998 طراحی شده است، نور چگالی دود کابل یا کابل نوری که تحت شرایط خاص می سوزد. سیستم اندازه گیری از یک منبع نور، یک گیرنده فوتوسل سیلیکونی و یک سیستم کامپیوتری تشکیل شده است. نوری که توسط منبع نور تولید می شود از آزمایشگاه چگالی دود 3 متر در 3 متر در 3 متر عبور می کند و یک پرتو یکنواخت با قطر 1.5 متر×0.1 متر روی دیوار مقابل منبع نور تشکیل می دهد. فوتوسل نصب شده در مرکز پرتو، شدت پرتو را از منبع نور تشخیص می دهد. هنگامی که مقدار زیادی دود در محفظه احتراق به دلیل سوختن کابل ها یا کابل های نوری تولید می شود، دود بخشی از فوتوالکتریسیته را جذب می کند و شدت پرتو که به سلول فتوولتائیک سیلیکونی می رسد ضعیف می شود. عبور پاسخ خطی آن.

3.2 این ابزار شامل دانش حرفه ای در مکانیک، اپتیک و الکترونیک است. این یک محصول مکاترونیک با مزایای ساختار منطقی، عملکرد پایدار و عملکرد آسان است. دارای رابط کاربری WINDOWS XP، سبک LabVIEW و یک مکانیسم امنیتی عالی است. در طول آزمایش، نتایج اندازه گیری در زمان واقعی نمایش داده می شود و منحنی کامل به صورت پویا ترسیم می شود. داده ها را می توان به طور دائم ذخیره، فراخوانی و چاپ کرد و گزارش را می توان مستقیماً چاپ کرد.

4. محفظه احتراق:

4.1 از فولاد ضد زنگ SUS304 با ضخامت 1.5 میلی متر برای ثابت شدن روی براکت مربع عبوری برای تشکیل کل محفظه احتراق مکعبی استفاده کنید.

4.2 ابعاد داخلی: L3000*W3000*H3000(mm)

4.3 ساختار: یک پنجره مشاهده شیشه ای در جلو و یک پنجره آب بندی شفاف در دیوار مقابل در هر دو طرف وجود دارد، اندازه آن: 100mmx100mm است، اجازه دهید پرتو نور دستگاه فوتومتریک افقی عبور کند و ارتفاع مرکز پنجره آب بندی از زمین 2150 میلی متر است. چندین سوراخ تهویه در پایین وجود دارد، سوراخ های تهویه 100x500mm (50 سانتی متر مربع)

4.4 قسمت بالایی مجهز به فن اگزوز است.

5. سیستم اندازه گیری نوری:

5.1 منبع نور: لامپ هالوژن کوارتز وارداتی، توان اسمی: 100 وات؛ ولتاژ اسمی: 12 ولت دقت: ×0.01 ولت؛ شار نوری اسمی: 2000～3000Lm، دمای رنگ اسمی: 2800K～3200K، الزامات GB/T17651.1 5.2 را برآورده کنید، 15 منبع نور یدکی ارائه دهید.

5.2 گیرنده: این یک سلول فتوولتائیک سیلیکونی است، سیگنال توسط کارت برد تقویت می شود و از طریق کارت برد I/O به کامپیوتر وارد می شود، که الزامات GB/T17651.1 را برآورده می کند و پاسخ طیفی با نورسنج کمیسیون بین المللی روشنایی (CIE) مطابقت دارد.

5.3 نصب: در یک انتهای لوله ای به طول 150 نصب کنید و انتهای دیگر یک پنجره ضد گرد و غبار است. دیواره داخلی لوله سیاه براق و ضد انعکاس است.

5.3 عبور نور 0٪ به این معنی است که هیچ نوری عبور نمی کند و عبور نور 100٪ کاملاً بدون مانع است.

5.4 محدوده عبور قابل اندازه گیری (0～100)٪؛

6. منبع آتش استاندارد:

6.1 منبع آتش پیکربندی 1.0 لیتر الکل است: 90٪ اتانول، 4٪ متانول، 6٪ آب

6.2 صفحه الکل (قایق سوزان): ضخامت فولاد ضد زنگ 1.0 میلی متر، سطح زیرین: 210x110mm، سطح بالایی: 240x140mm، ارتفاع 80mm;

6.3 محل نصب: فاصله بین سینی الکل و زمین 100 میلی متر است، به طوری که هوا می تواند گردش کند.

7.مخلوط دود:

از یک فن رومیزی برای توزیع یکنواخت دود در محفظه احتراق استفاده کنید. ارتفاع شفت فن 250 میلی متر از زمین، دیوار 500 میلی متر و حجم هوا 7 متر مکعب در دقیقه است. هوا در طول آزمایش به صورت افقی توسط یک فن دمیده می شود.

8.تست خالی:

هدف این است که دما را در محفظه احتراق تنظیم کنید تا به دمای مشخص شده برسد و لامپ الکل را بسوزانید تا دمای محفظه احتراق به این مقدار برسد: 25±5℃.

9. دستگاه اندازه گیری دما:

یک سنسور دما روی سطح داخلی در ورودی در ارتفاع 1.5 متری از زمین و 0.5 متری از دیوار نصب شده است. دمای آزمایشگاه را کنترل کنید.

10. مطابق با تست احتراق تایید شده در بخش 10 GB/T17651.1-1999.

11. قسمت کنترل:

11.1 از بردهای با دقت بالا استفاده می شود و از تمام اجزای با کیفیت بالا برای اطمینان از عملکرد با کیفیت بالا، سرعت بالا و ماهیت پیشرفته سیستم استفاده می شود. فرآیند تست برد با دقت بالا وارداتی + روش کنترل خودکار PID پیشرفته ترین، ایمن ترین، قابل اعتمادترین و راحت ترین روش کنترل است. کنترل تشخیص خودکار را درک کنید، به طور خودکار کار تشخیص را تکمیل کنید، رابط نمایش دوستانه و دوستانه، کار تشخیص را سریعتر و دقیق تر کنید. کامپیوتر میزبان با نرم افزار پیکربندی طراحی شده است که می تواند به طور خودکار منحنی های کنترل دما و خروجی گزارش را تولید کند. جمع آوری داده ها و چاپ نتایج تست.

11.2 دارای مزایای ساختار منطقی، عملکرد پایدار، عملکرد آسان و غیره است. این رابط کاربری WINDOWS XP، سبک LabVIEW و مکانیسم امنیتی عالی را اتخاذ می کند. در طول آزمایش، نتایج اندازه گیری در زمان واقعی نمایش داده می شود و منحنی کامل به صورت پویا ترسیم می شود و داده ها را می توان به طور دائم ذخیره، فراخوانی و چاپ کرد.

11.3 کامپیوتر: یک نوت بوک صنعتی اختصاصی

11.4 مجموعه ای از نرم افزار، ارتقاء رایگان برای زندگی.

12. شرایط محیطی استفاده:
