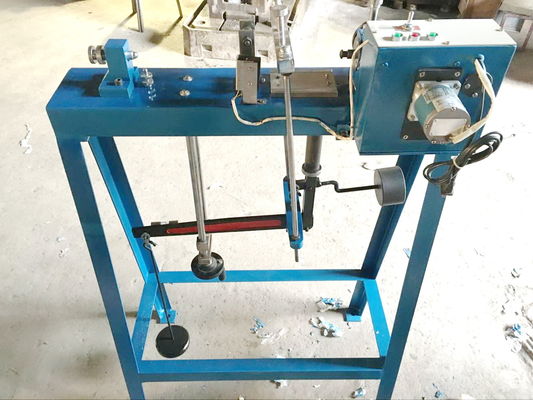

ابزار برشی مستقیم نوع خاک

دستگاه برش مستقیم خاک

هدف:

این دستگاه عمدتاً برای تعیین مقاومت برشی خاک استفاده می شود. معمولاً چهار نمونه خاک آزمایش می شود. هر نمونه تحت فشارهای عمودی مختلف (قابل انتخاب از 400 کیلو پاسکال، 300 کیلو پاسکال، 200 کیلو پاسکال، 100 کیلو پاسکال و 50 کیلو پاسکال) قرار می گیرد و یک نیروی افقی برای القای شکست برشی اعمال می شود. تنش برشی در هنگام شکست اندازه گیری می شود و پارامترهای مقاومت برشی خاک - زاویه اصطکاک داخلی و چسبندگی - طبق قانون کولن تعیین می شوند.

(مطابق با استانداردهای: T0140-1993/T0141-1993/T0142-1993/T0143-1993/T0176-2007 از JTG E40-2007).

وزن خالص دستگاه قابل حمل (شامل وزنه ها): 40 کیلوگرم، ابعاد (430*270*700) میلی متر

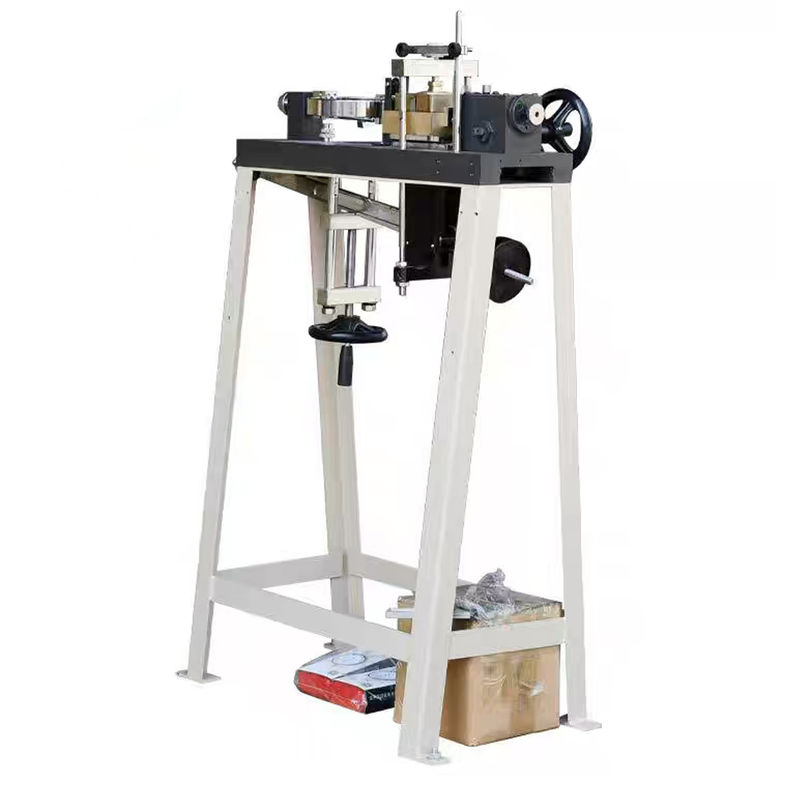

وزن خالص دستگاه دستی (شامل وزنه ها): 55 کیلوگرم، ابعاد (630*350*1050) میلی متر

مشخصات فنی:

1. مساحت نمونه: 30 سانتی متر مربع، ارتفاع: 20 میلی متر.

2. نسبت اهرم: 1:20

3. حداکثر بار افقی: 1.2 کیلو نیوتن

4. بارگذاری درجه بندی شده عمودی: 50، 100، 200، 300، 400 کیلو پاسکال (سینی آویزان به عنوان اولین بار عمل می کند). به جدول زیر مراجعه کنید:
