پروژکتور اندازه گیری عمودی پروژکتور

پروژکتور عمودی اندازه‌گیری، پروژکتور نمونه

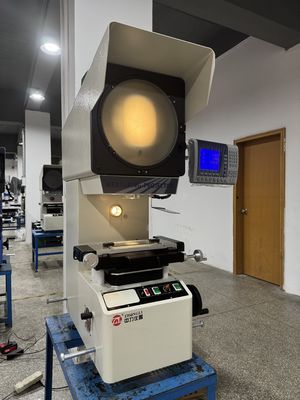

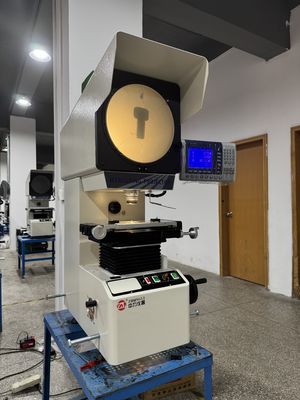

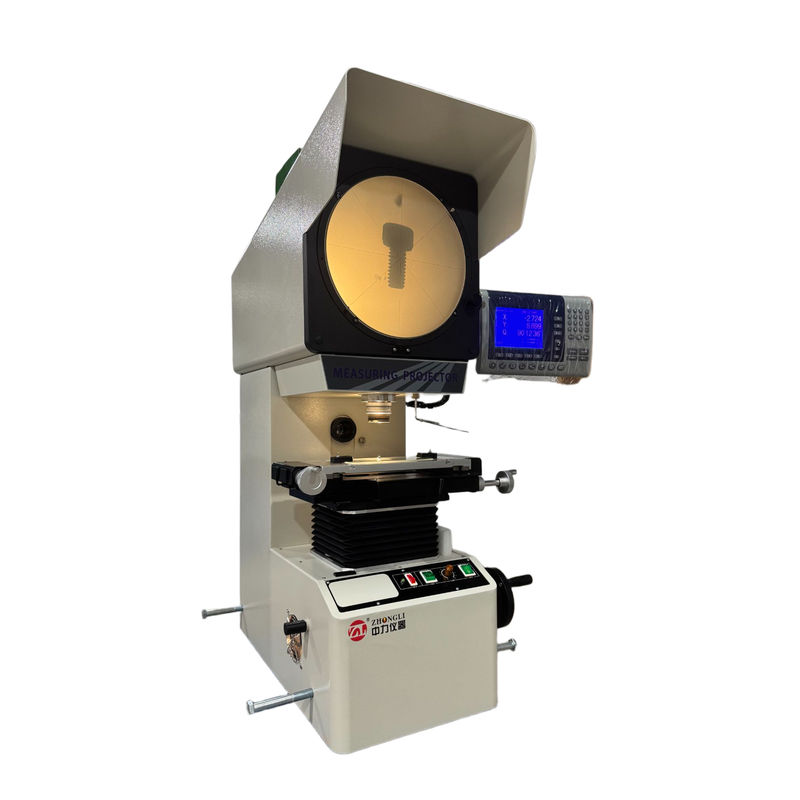

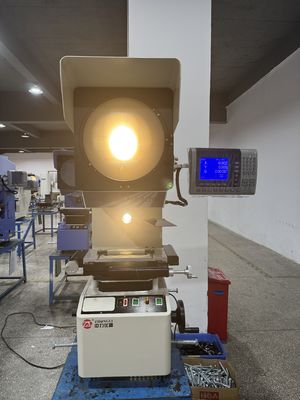

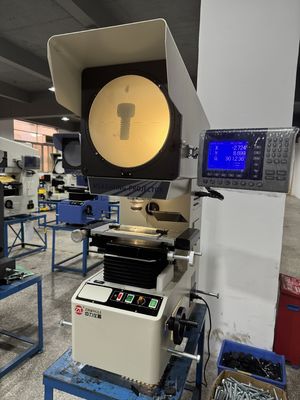

>>>این ابزار یک پروژکتور عمودی است که توسط شرکت ما توسعه یافته است و دارای ویژگی‌های زیر است:

پروژکتور اندازه‌گیری دیجیتال سری ZL-1500 یک ابزار اندازه‌گیری دقیق و با راندمان بالا است که اپتیک، مکانیک و الکترونیک را ادغام می‌کند. این دستگاه به طور گسترده در صنایعی مانند ماشین‌آلات، ابزار دقیق، الکترونیک و صنایع سبک و همچنین در دانشگاه‌ها، موسسات تحقیقاتی و بخش‌های کالیبراسیون اندازه‌شناسی استفاده می‌شود.

این ابزار می‌تواند ابعاد کانتور و شکل‌های سطحی قطعات کار با شکل‌های مختلف و پیچیده، مانند الگوها، قطعات مهر شده، بادامک‌ها، رزوه ها، چرخ دنده‌ها و فرزهای فرم‌دهی را به طور موثر اندازه‌گیری کند.

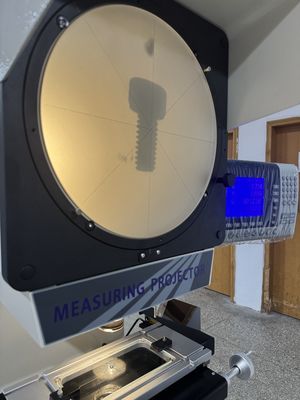

سیستم نوری این محصول از کیفیت بالایی برخوردار است، با تصویربرداری واضح لنز شیئی و بزرگنمایی دقیق. تحت نور عبوری، خطای اندازه‌گیری کانتور کمتر از 0.08٪ است. خطای نشانگر اندازه‌گیری مختصات می‌تواند به (3+L/200) میکرومتر برسد. این دستگاه مجهز به یک چاپگر کوچک اختصاصی و پدال پا است که خروجی داده‌ها و نمونه‌برداری را بسیار راحت می‌کند. تصویر قطعه کار می‌تواند یک تصویر مثبت یا یک تصویر معکوس باشد.

این ابزار می‌تواند کانتورها و شکل‌های سطحی قطعات کار مختلف و پیچیده، مانند الگوها، قطعات مهر شده، بادامک‌ها، پیچ‌ها، چرخ دنده‌ها، فرزهای فرم‌دهی و سایر ابزارها، ابزارهای برش، قطعات، ترمینال‌ها، ساعت‌ها و الماس‌ها را به طور موثر بازرسی کند.

این دستگاه دارای طیف گسترده‌ای از کاربردها است و به طور گسترده در صنایعی مانند ماشین‌آلات، قالب‌ها، ابزار دقیق، الکترونیک و صنایع سبک استفاده می‌شود. این یک دستگاه کالیبراسیون اندازه‌شناسی ضروری برای آزمایشگاه‌های اندازه‌شناسی و کارگاه‌های تولیدی است.

دقت اندازه‌گیری ابزار: (3 + L/200) میکرومتر

وضوح نمایشگر دیجیتال مختصات X و Y: 0.0005 میلی‌متر

سیستم پردازش داده: سیستم پردازش داده چند منظوره DP100، با نمایش کامل به زبان چینی، قادر به نمونه‌برداری چند نقطه‌ای، چرخش مختصات، تشخیص نقطه، خط، فاصله و زاویه، خروجی داده RS-232 و نمایش گرافیک‌های اندازه‌گیری است.

ارتفاع محور Z این پروژکتور از روش انتقال ریلی استفاده می‌کند که پایداری و دوام بدنه دستگاه را افزایش می‌دهد. پروژکتور تصاویر واضحی با نسبت‌های بزرگنمایی دقیق تولید می‌کند.

پارامترهای فنی ZL-1509:
