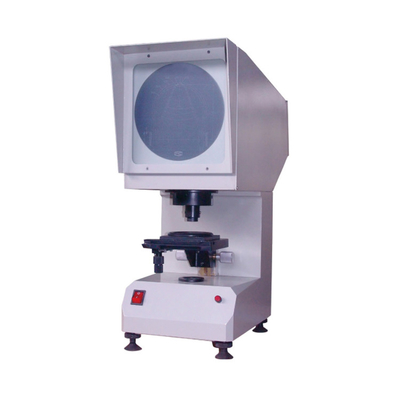

پروژکتور پروفیل U / V Notch با صفحه نمایش 200 × 200mm و میز کاری بلند افقی طولی

پروژکتور سنجش اثر نمونه پروژکتور پروفایل U / V Notch اندازه گیری نمونه پروژکتور

توضیحات عملکرد:

ZL-2123 impact sample notch projector is a special optical instrument designed and developed by us based on the actual needs of domestic users and the requirements for impact sample notch in GB/T229-2007 "Metal Shabi Pendulum Impact Test Method" for Metal Shabi Pendulum Impact Testing Methodاین ابزار از روش پروژکتور نوری برای بزرگ کردن و پروژکتور محور نمونه ضربه اندازه گیری شده در شکل V یا U بر روی صفحه پروژکتور استفاده می کند.و آن را با نمودار نمونه استاندارد نمونه ضربه V و U شکل درویش بر روی صفحه پروژکتور مقایسه کنید تا مشخص شود که آیا نمونه ضربه تشخیص داده شده واجد شرایط است.مزایای آن کار ساده، بازرسی بصری و کارایی بالا است.

شاخص های فنی اصلی:

1قطر صفحه نمایش پروژکتور: 200×200mm

2اندازه میز کار: اندازه میز کار مربع: 110 × 125mm،قطر میز کار مربع: 90mm،قطر شیشه میز کار: 70mm

3مسیر میز کار: طولی: ±10mm، افقی: ±10mm، بالا بردن: ±12mm

4محدوده چرخش میز کار: 360°

5بزرگ کردن ابزار: 50X

بزرگ کردن لنز هدف: 2.5X

بزرگ شدن هدف پروژکتور: 20 برابر

6منبع نور (لامپ هالوجن ولترفستم): 12 ولت 100 وات

7منبع برق: 220 ولت 50 هرتز

8ابعاد: 515×224×603mm

9وزن: 20 کيلوگرم

پیکربندی تجهیزات اصلی:

واحد اصلی پروژکتور - یک واحد

دکمه های تنظیم پایه - چهار قطعه

کابل برق - یک قطعه

لامپ های هالوجنی - دو قطعه

صفحه شیشه ای صاف - یک قطعه
