دستگاه آزمایش لاستیک:

ماشین لاستیکی.pdf

●اصل:

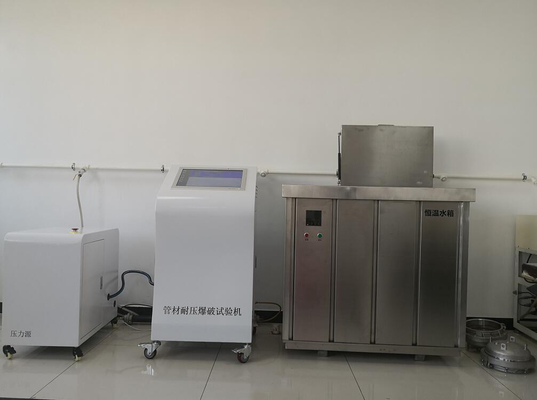

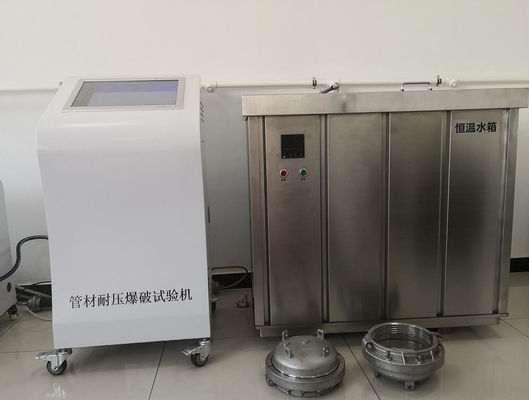

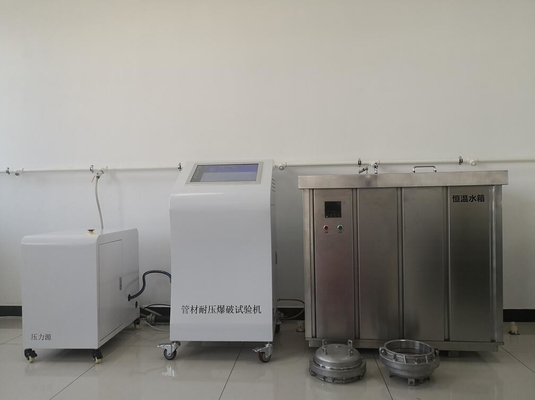

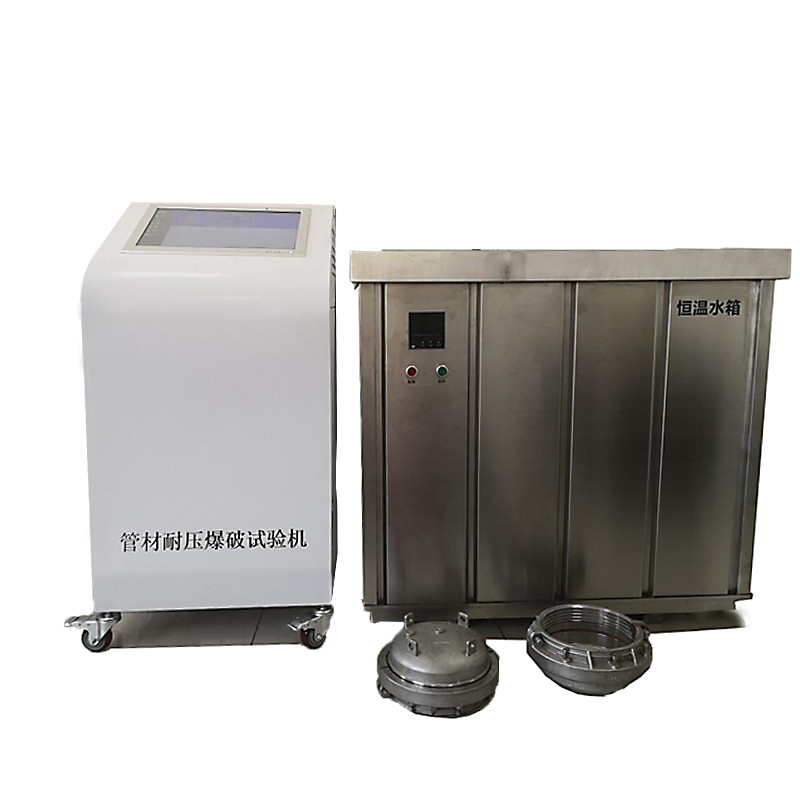

The pipe hydrostatic and burst testing machine is manufactured according to the requirements of GB/T6111—2003/2018 "Test Method for Internal Pressure Resistance of Thermoplastic Pipes for Fluid Conveyance" and is used to test thermoplastic pipes (such as PE pipes، لوله های PP-R، PP و غیره) -B، PE-X، PERT، PVC-O، PVC-U، PVC-M، PVC-C، لوله های تقویت شده با اسکلت شبکه فولادی،و لوله های کامپوزیت آلومینیوم و پلاستیک و دیگر لوله ها) در فشار داخلی ثابت و دمای ثابت برای مدت طولانی تحت آزمایش شکست فشار داخلی. تجهیزات یک حالت کار بدون نظارت کاملا اتوماتیک است و اپراتور می تواند پس از بارگذاری نمونه را ترک کند. آزمایش به طور خودکار هنگامی که زمان آزمایش به دست می آید متوقف می شود.منحنی های تجربی و داده ها به طور خودکار ثبت می شوند. اگه نمونه در وسط آسیب ببينه ، آزمايش به طور اتوماتيک متوقف ميشه

●استفاده از تجهیزات و مزایای آن:

برای تعیین آزمایش آسیب فشار داخلی لوله های مختلف مانند لوله های ترموپلاستیک استفاده می شود.لوله های کامپوزیت و لوله های کامپوزیت آلومینیوم پلاستیکی تحت فشار داخلی ثابت و دمای ثابت برای مدت طولانی.

اجزای کلیدی تجهیزات با بسته بندی اصلی وارد می شوند تا دقت و کارایی تجهیزات تضمین شود.فرستنده فشار یک سنسور حساسیت بالا را که از انگلستان وارد شده و زمان پاسخ آن 3 میلی ثانیه است استفاده می کند.، که می تواند به طور موثر از مشکل تاخیر در پاسخ تجهیزات جلوگیری کند؛ شیر الکترومغناطیسی وارد شده از هلند دارای یک عمر خدمت تا 2 میلیون بار است؛ایتالیا پمپ پلمبر فشار بالا وارد کرد، فشار حداکثر می تواند به 260 بار برسد، برای اطمینان از جریان در حالی که اطمینان از فشار، برای اطمینان از آزمایش هیدروستاتیک و آزمایش انفجار لوله فشار بالا؛حالت کار بدون نظارت کاملا اتوماتیک، پس از نصب لامپ و شروع آزمایش، کامپیوتر شروع کل فرآیند نظارت. اگر مشکلات مانند نشت و شکستن لوله در طول آزمایش وجود دارد،دستگاه به طور خودکار هشدار می دهد و آزمایش را ضبط و متوقف می کند.در صورت قطع برق، دستگاه به طور خودکار داده های آزمایشی را قبل از قطع برق به خاطر می آورد.دستگاه به طور خودکار در یک زمان کوتاه تعادل خواهد کرداستفاده از مخزن آب افقی، دشواری عملیات را به شدت کاهش می دهد و اپراتور می تواند به راحتی عملیات قرار دادن یا خارج کردن نمونه را انجام دهد.برای آزمایش آب گرم و آزمایش قطر بزرگ، می تواند مجهز به یک دستگاه برداشت نمونه باشد که زمان و تلاش را صرفه جویی می کند.

هر ایستگاه می تواند آزمایش هیدروستاتیک و آزمایش انفجار را آزمایش کند و به طور مستقل کار کند.

●شاخص های فنی:

◆برخی از نمونه ها (1-50 ایستگاه) به طور مستقل فشار و زمان آزمایش را کنترل می کنند.

◆محدوده فشار:0-16MPa (تنظیم خودسرانه)

◆حداقل فشار کاری سیستم فشار جاده 26.00MPa است.

◆پمپ پلنگر فشار بالا

(1)فشار:0-260بار(2) جریان:16 تا 20 لیتر/دقیقه

(3) سرعت:1200 دور/دقیقه(4) قطر سه پلنگر:16 میلی متر

◆دقت کنترل فشار: +2٪ از حد بالا از ارزش فشار آزمایش، -1٪ از حد پایین از ارزش فشار آزمایش

◆وضوح مقادیر فشار:0.001MPa؛

◆فرستنده فشار:فرکانس نمونه گیری فشار آزمایش 0.3 میلی ثانیه است.

◆محدوده کنترل دما:15 تا 95 درجه سانتیگراد (تنظیم خودسرانه)

◆دقت کنترل دما:تفاوت میانگین دمای ±1°C

◆محدوده زمان:0-9999h

◆دقت زمان بندی:۱٪

◆قدرت میزبان:3KW؛ قدرت مخزن آب دمای ثابت 20KW (بر اساس اندازه مخزن آب)

◆منبع برق:380 ولت/60 هرتز (طاقت پنج سیم سه فاز)

◆ابعاد:

میزبان:۷۱۰ میلی متر × ۷۸۰ میلی متر × ۱۲۰۰ میلی متر (طول × عرض × ارتفاع)

ایستگاه هیدرولیک:۶۸۰ میلی متر × ۴۰۰ میلی متر × ۷۰۰ میلی متر (طول × عرض × ارتفاع)

مخزن آب با دمای ثابت (سمت خاص مطابق با قرارداد انتخاب می شود)

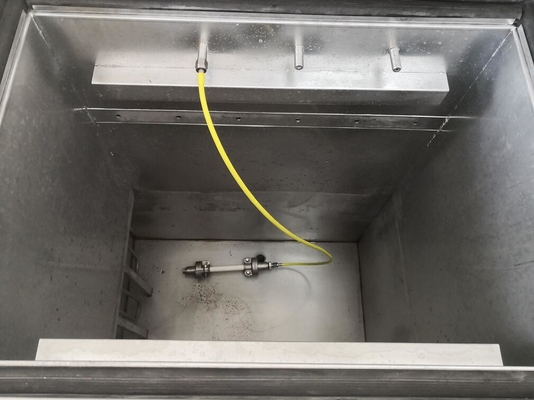

◆ مخزن آب دمای ثابت مجهز به یک دستگاه باز و بسته پنوماتیک است.می تواند مجهز به یک دستگاه نمونه برداری بلند و فرود اتوماتیک باشد..
