نام محصول: | دستگاه تست کشش جهانی سروو کامپیوتر با تغییر شکل بزرگ | حداکثر بار: | اختیاری در 100N، 200N، 500N، 1KN، 2KN، 5KN، 10KN، 20KN |
---|---|---|---|
محدوده نیرو موثر: | 0.4٪ تا 100٪ (سطح 0.5) | دقت اندازه گیری نیروی: | در عرض ± 1% از مقدار مشخص شده/در عرض ± 0.5% از مقدار مشخص شده |
دقت اندازه گیری: | نمایش مقدار ±1%/نمایش مقدار ±0.5% | کلاس دقت: | سطح 0.5 |
فیکسچر: | مجموعه ای از وسایل کششی | کلمات کلیدی: | کشش سروو |
برجسته: | دستگاه آزمون کشش جهانی 2KN,تجهیزات تست کشش با کامپیوتر,دستگاه utm با انحراف بزرگ,Computer Servo tensile testing equipment,utm machine With Large Deformation |

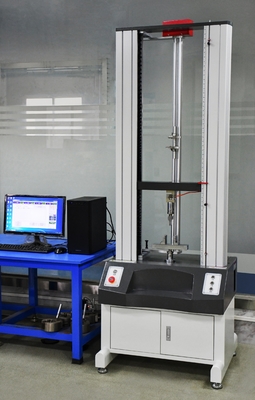

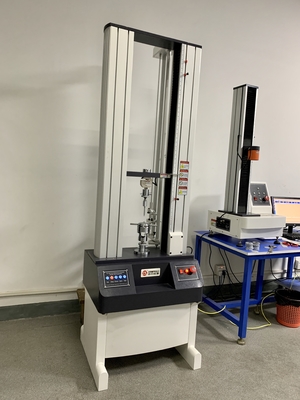

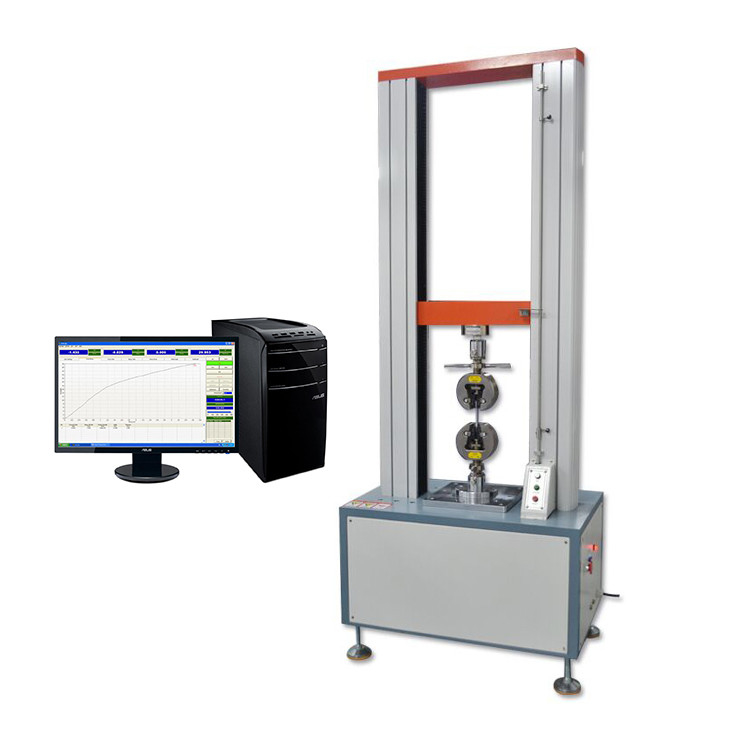

دستگاه تست کشش جهانی کامپیوتر با تغییر شکل بزرگ
خلاصه دانلود:
ZL-8001A دستگاه تست سرو کامپیوتری.pdf
Cیا استاندارد مربوطه:
ASTM D638-98، ASTM D790-99، ASTM D695-96، ISO527-93، ISO178-93، ISO14125-1998E، ISO604، DIN53-504، DIN53-452.
ZL-8001بدستگاه تست مواد جهانی کامپیوتریک نوع جدید از دستگاه آزمایش مواد است که ترکیبی از تکنولوژی الکترونیکی و انتقال مکانیکی است. این دستگاه دارای سرعت بارگذاری گسترده و دقیق و محدوده اندازه گیری نیروی است.و دقت و حساسیت بالایی برای اندازه گیری و کنترل بار و جابجایی دارد. ، همچنین می تواند آزمایش های کنترل خودکار بارگیری سرعت ثابت و جابجایی سرعت ثابت را انجام دهد.و به خصوص به عنوان یک ابزار آزمایش برای کنترل کیفیت محصول در خط تولید مناسب است.این سری از مدل ها عمدتا برای آزمایش مواد غیر فلزی و فلزی با بار آزمایش کمتر از10KN
عملکرد اصلی:
این دستگاه یک کدگر فوتو الکتریکی وارداتی را برای اندازه گیری جابجایی استفاده می کند و کنترل کننده یک ساختار میکرو کامپیوتری یک تراشه را با نرم افزار قدرتمند اندازه گیری و کنترل داخلی استفاده می کند.که شامل اندازه گیری است، کنترل، محاسبه و عملکرد ذخیره سازی. آن دارای توابع محاسبه خودکار فشار، طول (نیاز به مجهز شدن با استنتسومتر) ، مقاومت کششی و ماژول انعطاف پذیری است.و آمار خودکار نتایجثبت خودکار نیروی یا کششی در نقطه حداکثر، نقطه شکستگی و نقطه مشخص شده؛ نمایش پویا فرآیند آزمایش و منحنی آزمایش توسط کامپیوتر و پردازش داده ها،و تجزیه و تحلیل مجدد داده ها و ویرایش آنها توسط ماژول پردازش گرافیکی برای بزرگ کردن منحنی پس از آزمایشعملکرد محصول به سطح پیشرفته بین المللی می رسد.
ویژگی اصلی:
برای اندازه گیری جابجایی از رمزگذاری کننده فوتو الکتریکی وارد شده استفاده می شود، کنترل کننده ساختار میکرو کامپیوتری تک تراشه ای را در خود جای داده است، نرم افزار اندازه گیری و کنترل قدرتمند ساخته شده است،که شامل اندازه گیری است، کنترل، محاسبه و عملکرد ذخیره سازی. آن را به طور خودکار محاسبه فشار، طول (حاجت به اضافه کردن estensometer) ، مقاومت کششی و ماژول انعطاف پذیری،و به طور خودکار نتایج را شمارش می کند؛ به طور خودکار ارزش نیروی یا طول کشیدن نقطه حداکثر، نقطه شکستن و نقطه تعیین شده را ثبت می کند. از یک کامپیوتر برای آزمایش استفاده می کند. فرآیند و منحنی های آزمایش به صورت پویا نمایش داده می شوند.و پردازش داده انجام می شودپس از آزمایش، ماژول پردازش گراف می تواند برای بزرگ کردن منحنی برای تجزیه و تحلیل مجدد داده ها و ویرایش استفاده شود و گزارش می تواند چاپ شود.عملکرد محصول به سطح پیشرفته بین المللی رسیده است.
پارامترهای فنی:
مدل | ZL-8001B |
حداکثر بار | اختیاری در محدوده 100N، 200N، 500N، 1KN، 2KN، 5KN، 10KN |
کلاس دقت | سطح صفر5 |
محدوده نیروی موثر | 0.4٪ ٪ 100٪ (سطح 0.5) |
قدرت دقت اندازه گیری |
در عرض ± 1% از مقدار مشخص شده/در عرض ± 0.5% از مقدار مشخص شده |
دستگاه تست قطعنامه |
حداکثر بار 1/200000 است، هیچ تقسیم بین داخل و خارج وجود ندارد و وضوح در طول فرآیند تغییر نمی کند |
سلول بار |
پیکربندی پایه: یک سنسور فشار و فشار (حداکثر بار) پیکربندی گسترده: چندین سنسور می تواند اضافه شود |
سیستم اندازه گیری تغییر شکل (بر اساس الزامات اختیاری) |
پیکربندی گسترده: تغییر شکل بزرگ: حداقل فاصله گج 10 میلی متر، محدوده تغییر شکل: 800 میلی متر پیکربندی گسترش یافته: تغییر شکل کوچک: طول اندازه گیری 25mm، 50mm، 100mm؛ محدوده تغییر شکل: 5mm، 10mm، 25mm |
عرض آزمون موثر | 390mm (می تواند با توجه به الزامات مشتری گسترش یابد) |
فضای کششی موثر | 400، 500، 600mm، 800mm (می تواند با توجه به الزامات مشتری افزایش یابد) |
محدوده سرعت تست | 0.01 500mm/min |
دقت اندازه گیری جابجایی | در عرض ±0.5٪ از مقدار مشخص شده/در عرض ±0.2٪ از مقدار مشخص شده |
سیستم اندازه گیری تغییر شکل ((اختیاری با توجه به الزامات) |
پیکربندی گسترده: تغییر شکل بزرگ: حداقل فاصله گج 10 میلی متر، محدوده تغییر شکل: 800 میلی متر پیکربندی گسترش یافته: تغییر شکل کوچک: طول اندازه گیری 25mm، 50mm، 100mm؛ محدوده تغییر شکل: 5mm، 10mm، 25mm |
دقت اندازه گیری تغییر شکل | در عرض ±0.5٪ از مقدار نشان داده شده (شکستگی بزرگ یا کوچک می تواند با توجه به الزامات مشتری انتخاب شود) |
دستگاه ایمنی بنک آزمایش | حفاظت از محدودیت های الکترونیکی |
دستگاه بلند کردن بنک آزمایش | کنترل اتوماتیک دو سرعت سریع / آهسته، امکان دویدن |
تابع بازگشت بنچ | دو گزینه دستی یا خودکار، بازگشت خودکار یا دستی به موقعیت اولیه آزمایش در بالاترین سرعت پس از آزمایش |
حفاظت از بیش از حد | 10٪ بیشتر از حداکثر بار، دستگاه به طور خودکار محافظت |
پیکربندی دستگاه | مجموعه ای از وسایل کششی |
اندازه میزبان | 800*550*2210mm ((L*W*H) |
سیستم برق | تایوان TECO سرو موتور (Panasonic سرو موتور اختیاری) + درایو + تایوان پیچ توپ با دقت بالا |
منبع برق | 220 ولت، 50 هرتز |
قدرت | 0.4KW (بر اساس نیازهای مختلف ارزش نیروی، موتورهای قدرت مختلف استاندارد هستند) |
وزن میزبان | 300 کیلوگرم (تقریباً) |
