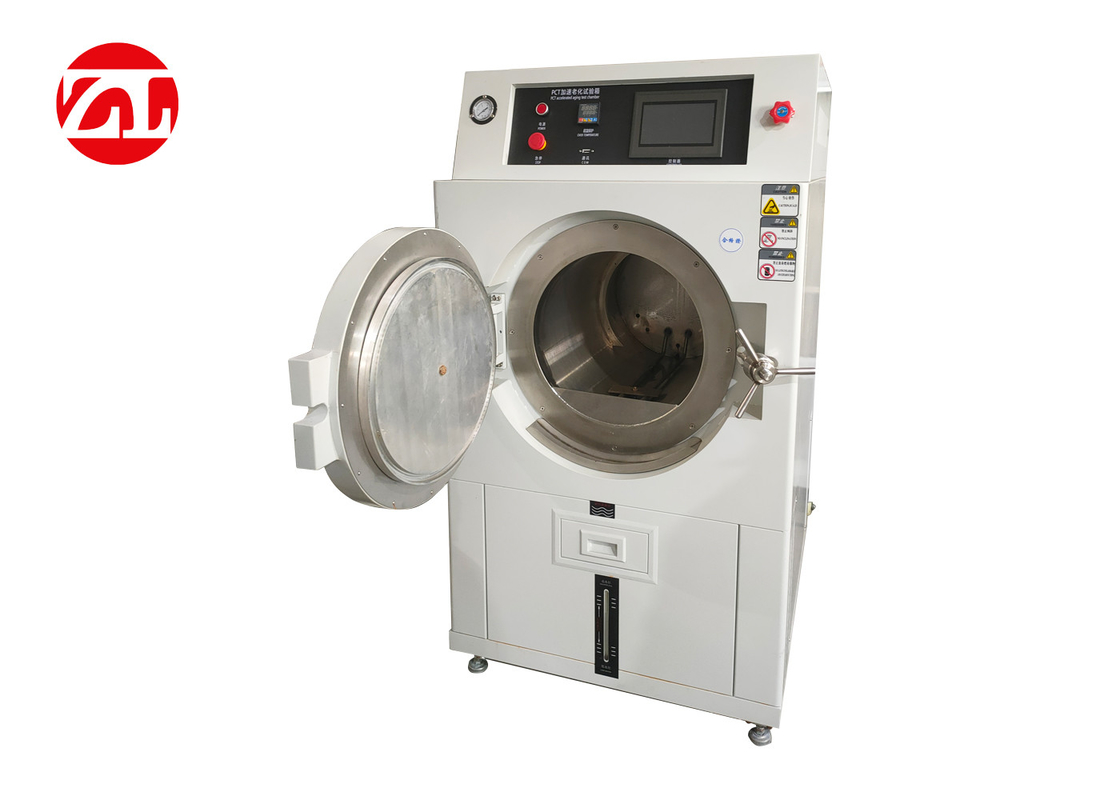

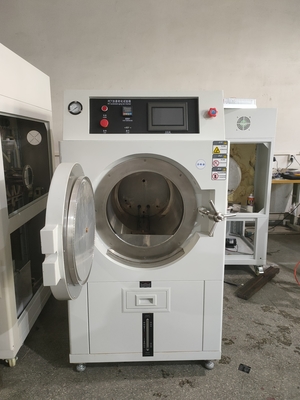

اتاق تست پیری تسریع شده فشار بالا PCT

اتاق تست پیری تسریع شده فشار بالا PCT

دستگاه تست عمر تسریع شده با فشار بالا، تست کننده پیری تسریع شده با فشار بالا و تستر پیری تسریع شده با فشار بالا اشباع نیز نامیده می شود.این به طور گسترده ای در آزمایش عملکرد آب بندی دفاع، هوافضا، قطعات خودرو، قطعات الکترونیکی، پلاستیک، رزین، صنایع آهنربا، برد مدارهای دارویی، برد مدار چند لایه، آی سی، ال سی دی، آهنربا، روشنایی، محصولات روشنایی و سایر محصولات استفاده می شود. ، مربوط به تست عمر تسریع شده محصول در قسمت طراحی محصول برای آشکار شدن سریع عیوب و ضعف های محصول استفاده شده است.مقاومت در برابر سایش و هوابندی محصولات آن را تست کنید.

استاندارد انطباق: GB/T 29309-2012 IEC62108

1. ویژگی های محصول:

1.1.ساختار دو مداره شیر برقی وارداتی با دمای بالا اتخاذ شده است که استفاده را کاهش می دهد.

میزان شکست به بیشترین میزان

1.2.اتاق تولید بخار جداگانه برای جلوگیری از تاثیر مستقیم بخار بر روی محصول، به طوری که باعث ایجاد جزئی نشود

آسیب به محصول

1.3.ساختار صرفه جویی در کار قفل درب کاستی های قفل سخت دستگیره دیسک را برطرف می کند.

محصول نسل اول

1.4. هوای سرد قبل از آزمایش.طراحی تخلیه در حین آزمایش (هوا در بشکه آزمایش تخلیه می شود)

ثبات فشار و تکرارپذیری را بهبود می بخشد.

1.5.زمان عملیات آزمایش فوق العاده طولانی مدت، کارکرد طولانی مدت دستگاه آزمایش به مدت 400 ساعت.

1.6.حفاظت از سطح آب، از طریق سنسور سطح آب در اتاق آزمایش برای شناسایی و محافظت.

1. 7. طراحی مقاوم در برابر فشار مخزن، مخزن می تواند فشار (140 ℃) 2.65 کیلوگرم را تحمل کند که با آب مطابقت دارد

تست فشار 6 کیلوگرم

1.8.دستگاه حفاظت ایمنی فشار دو مرحله ای، اتخاذ کنترلر ترکیبی دو مرحله ای و مکانیکی

دستگاه محافظ فشار

1.9.دکمه فشاری محافظ ایمنی، دکمه فشاری خودکار دو مرحله ای دستگاه ایمنی اضطراری.

2. عملکرد

2.1.فشار عملیاتی: 1.2 ~ 2.89 کیلوگرم (شامل 1 atm)

2.2.محدوده زمانی: 000 ساعت تا 9999 ساعت

2.3.زمان فشار: 0.00 کیلوگرم تا 1.04 کیلوگرم بر سانتی متر مربع حدود 45 دقیقه

2.4.کمپرسور هوای PMl، این تجهیزات زمانی که انرژی می گیرد کار می کند و منبع هوا را برای تجهیزات فراهم می کند.

2.5.FRL1-منبع هوا قطعه سه گانه، منبع هوا فیلتر و رفع فشار.

2.6.SV1- شیر ورودی، زمانی که انحراف فشار (تنظیم اندازه گیری شده) کمتر از مقدار تنظیم شده باشد کار می کند.

(مانند -1 کیلو پاسکال)؛

2.7.SV2-شیر اگزوز، زمانی کار می کند که انحراف فشار (اندازه گیری شده) از مقدار تنظیم شده بیشتر باشد.

(مانند -1 کیلو پاسکال)؛

2.8.SV3-سوپاپ اگزوز، معمولاً از نوع باز است، زمانی که تجهیزات در حال کار هستند (بسته) کار می کند و زمانی که

رله فشار فعال می شود

توقف کار (باز) که برای محافظت از نمونه آزمایش استفاده می شود.

2.9.TV1، شیر کنترل جریان TV2، جریان ورودی و خروجی را به صورت دستی تنظیم کنید.

2.10.PS1-فرستنده فشار، اندازه گیری فشار مطلق در جعبه.

2.11.BP1- رله فشار، که فشار را در جعبه تشخیص می دهد (فشار مطلق یا فشار گیج)، و عمل می کند.

زمانی که بالاتر از مقدار تنظیم شده باشد؛

2.12. PG1-نشانگر فشار سنج، اندازه گیری فشار گیج در جعبه، برای مرجع.

2.13.RV1- شیر ایمنی، معمولاً از نوع بسته، هنگامی که فشار در جعبه خیلی زیاد است باز می شود، برای محافظت از

ایمنی تجهیزات؛

2.14. سوپاپ دستی HV1، مورد استفاده برای اگزوز دستی..

نمودار سیستم فشار

3. مواد محفظه آزمایش:

3.0 محدوده دما: RT-132℃

3.1 اندازه جعبه آزمایش: ∮350 میلی متر x L500 میلی متر)، جعبه آزمایش گرد

3.2 ابعاد کلی: 1150 x 960 x 1700 میلی‌متر (W * D * H) عمودی

3.3 مواد بشکه داخلی: مواد صفحه فولادی ضد زنگ (SUS# 304 5 میلی متر)

3.4 مواد بشکه بیرونی: رنگ صفحه سرد

3.5 مواد عایق: پشم سنگ و عایق فوم پلی اورتان سفت و سخت

3.6 لوله گرمایش مولد بخار: بخاری برقی لوله فولادی بدون درز به شکل لوله حرارتی پره دار (آبکاری پلاتین روی سطح، ضد خوردگی)

3.7 سیستم کنترل:

آ.برای کنترل دمای بخار اشباع (با استفاده از سنسور دمای پلاتین PT-100) از میکرو کامپیوتر RKC ساخت ژاپن استفاده کنید.

بکنترل کننده زمان از صفحه نمایش LED استفاده می کند.

جاز نشانگر برای نمایش فشار سنج استفاده کنید.

3.8 ساختار مکانیکی:

آ.جعبه داخلی گرد، ساختار جعبه داخلی تست گرد فولاد ضد زنگ، مطابق با استانداردهای ظروف ایمنی صنعتی.

بطراحی بسته بندی ثبت اختراع باعث می شود درب و جعبه با هم ادغام شوند که کاملاً متفاوت از نوع اکستروژن سنتی است که می تواند عمر بسته بندی را افزایش دهد.

جحفاظت ایمنی خودکار حالت LIMIT نقطه بحرانی، دلیل غیرعادی و نمایشگر نشانگر خطا.

3.9 حفاظت امنیتی:

آ.شیر برقی مهر و موم شده مقاوم در برابر دمای بالا از ساختار دو حلقه ای برای اطمینان از عدم نشتی فشار استفاده می کند.

بکل دستگاه مجهز به حفاظت از فشار بیش از حد، حفاظت از دمای بیش از حد، تسکین فشار یک کلید، دستگاه های حفاظت ایمنی متعدد تسکین فشار دستی است تا از استفاده و ایمنی کاربر تا حد زیادی اطمینان حاصل شود.

جدستگاه قفل درب فشار برگشتی، درب محفظه آزمایش در صورت وجود فشار در داخل محفظه آزمایش باز نمی شود.

4. لوازم جانبی دیگر

4.1 1 مجموعه قفسه های آزمایشی

4.2 سینی نمونه

5. سیستم منبع تغذیه:

5.1 نوسان منبع تغذیه سیستم نباید از 10± تجاوز کند

5.2 منبع تغذیه: تک فاز 220 ولت 20 آمپر 50/60 هرتز

6. محیط زیست و امکانات:

6.1 دمای محیط کار مجاز 5℃~30℃

6.2 آب آزمایشی: آب خالص یا آب مقطر
